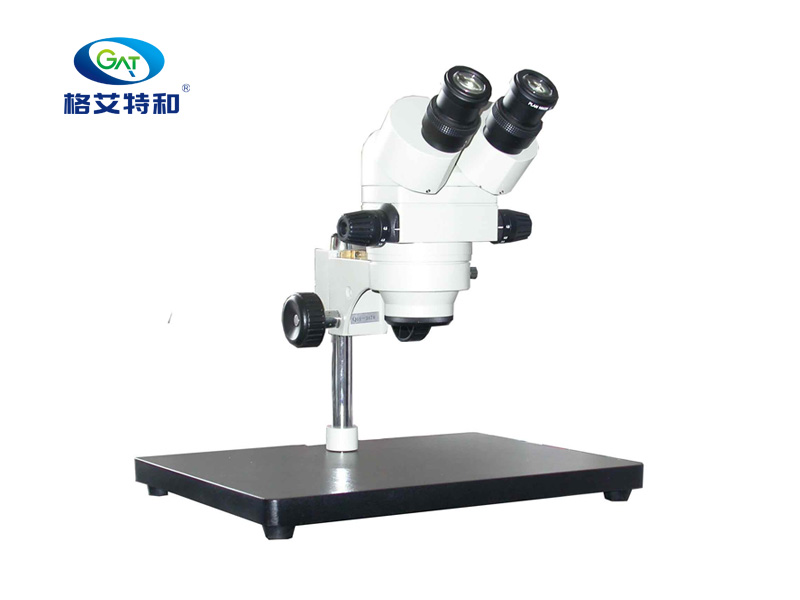

连续变倍体式显微镜

产品说明

PXS-5B是一种用双目观察将细微物体放大，具有高分辨率，高清晰度和强立体感的连续变倍体视显微镜。它具有较长的工作距离，宽阔的视场，良好的成像质量等特点。通过简单的操作就能获得0.7X-4.5X的连续变倍图像，观察样品时可选择落射照明和透射照明。本仪器性能可靠、操作简便、使用方便且外貌美观，不仅可做教学示范、生物解剖、公安部门做观察分析，特别在电子工业、零件装配及校检、农业上的各种检查到广泛应用

产品特点

1、 光学系统优越，成像清晰，不但分辨率高而且立体感强。

2、 光学系统中左右光路分开，转像棱镜使物体成正像，与物体方位一致，符合人的生理习惯，犹如双眼直接观察物体一样，具有切实之感。

3、 出瞳光轴倾斜45°角，便于操作者观察，同时目镜头以视轴为在工作台上可作360°旋转这对解剖观察及操作极为有利。WF10X目镜是高眼点广角目镜，视场达φ20mm，整个视场平正，戴眼镜的操作者不受任何限制。

4、 双目镜筒瞳孔距调节范围大(48mm-78mm)，适宜不同瞳距者，调节方便。连续变倍定焦性能好，操作十分方便。

5、 调节圈，使调焦转动。手轮调焦时，可有松紧圈调节，使手感更为舒柔顺。

6、 照明分上下单列两组光源，分别开关和调光。

7、 PXS5三目镜连续变倍体视显微镜，在使用CCD数码摄像装置时，不影响目力同时进行观察。也可以配数码视频系统进行摄像使图像的观察分析更加、准确、方便。

1、 选配的0.5X或2X附加物镜安装在物镜前端用来改变倍率。满足某些特殊作业的需要，加装0.5X附加物镜后工作距离可达到165mm，使图像更具有立体感。

产品 规格

1、物镜

物镜倍数

0.7X-4.5X

物镜变倍比

1:6.4

视场范围

28.6-4.4(mm)

工作距离

100mm

2、目镜

类 别

放大倍数

视场直径(mm)

高眼点广角

10X

φ20

3、仪器总放大倍数

物 镜

0.7-4.5X

目 镜

10X

7-45

辅助物镜

2X

7-90

4、显微镜的调节范围：43mm

5、立杆调节范围：80mm

6、被观察物面大高度为：120mm

7、玻璃载物工作台：φ95mm

8、仪器重量约为6kg，体积260mm×200mm×350mm

9、上光源卤钨灯为12V15W,下光源卤钨灯为12V20W

三 操作与使用方法：

1、 把标本放在磨砂玻璃或黑白塑料板载物台上，选择照明方式打开开关，在落射照明用于不透光标本，应选用塑料黑白板。透射照明用于透明或半透明标本内部结构的观察，此时应选用磨砂玻璃载物板。选择适当的亮度来满足观察的需要。

2、 将双3目目镜管视度调至0位，将变倍调节圈旋转至高倍率位置，从目镜中观察工作台上的物体像，并转动调焦手轮，使物体像清晰。再将变倍调节圈旋转至低倍率位置，若成像不清晰，可以分别调节左右视度调节圈，至物体像清晰。再将变倍调节圈旋转到高倍率位置，观察物体像是否清晰，若像不清晰，转动调焦手轮，使物体像清晰即可。

3、 转动目镜座调节瞳距使左右两像合二为一。

4、 物镜放大倍率可以从变倍调节圈的标记处读出。物体像的总放大倍率：目镜倍数 ×变倍调节手轮系数×附加物镜。

5、 调焦时若转动手轮感觉过紧或过松，可用一扳手旋转右边轴的松紧。

6、 在利用落射照明时可扳动落射照明架的角度，使光斑落在被观察的物体上，并跟据需要调节照明的亮度。
